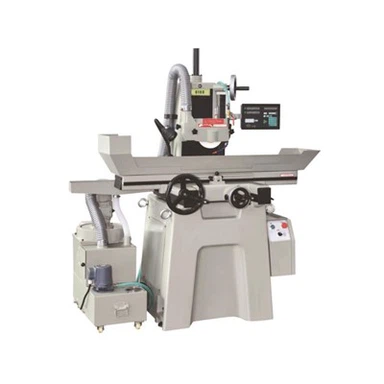

Machine de meulage de surface de moulage de précision
Modèle : MX-416/420 AHD
Taille de meulage maximale de la pièce : 1600x400x500mm/ 2000x400x500mm
Taille du tableau : 1600x400mm/ 2000x400mm
Max. Course de table (hydraulique) : 1700 mm/2100 mm
Vitesse de déplacement de la table : 3-25 m/min/3-25 m/min
Distance de la surface de la table au centre de la broche : 650 mm
Vitesse de déplacement rapide de la tête de meulage : 0-5 m/min
- Délieuse rapide
- Assurance qualité
- Service client 24/7
Présentation du produit
La rectifieuse plane de moulage de précision MX-416/420 AHD est conçue pour produire des moules extrêmement précis et de haute qualité, essentiels dans diverses industries telles que l'automobile, l'aérospatiale et le médical. Le contrôle précis et l'exactitude de la machine lui permettent de produire des moules qui répondent aux normes rigoureuses de ces industries.
Cette rectifieuse de surface de précision est dotée d'une meule de haute-précision qui offre des finitions de surface exceptionnelles, ce qui la rend idéale pour la finition de divers matériaux tels que les métaux, la céramique et les plastiques. Cette fonctionnalité est particulièrement utile dans les secteurs où la finition de surface est critique, comme dans les secteurs de l'électronique et de l'informatique.
En plus de ses capacités de précision et de rectification de surface, la rectifieuse de surface MX-416/420 AHD est également très simple à utiliser. Il dispose d'un panneau de commande intuitif qui permet aux utilisateurs d'ajuster rapidement et facilement les paramètres de la machine. Cette fonctionnalité le rend idéal pour les opérateurs expérimentés et novices.

Paramètres techniques
|
Modèle |
MX-416 AHD |
MX-420 AHD |
|
Taille de meulage maximale de la pièce (L*W*H) |
1600x400x500mm |
2000x400x500mm |
|
Taille du tableau (L*W) |
1600x400mm |
2000x400mm |
|
Max. Course de table (hydraulique) |
1700 mm |
2100mm |
|
Vitesse de déplacement de la table |
3-25 m/min |
3-25 m/min |
|
Emplacement de la table T- |
18x3(m*mn) |
18x3(m*mn) |
|
Distance entre la surface de la table et le centre de la broche |
650mm |
650mm |
|
Vitesse de déplacement rapide de la tête de meulage |
0-5 m/min |
0-5 m/min |
|
Max. Mouvement vertical de la tête de meulage |
550mm |
550mm |
|
Max. Déplacement latéral |
470mm |
470mm |
|
Taille de la roue (Dia*Largeur*Alésage) |
350x40x127mm |
350x40x127mm |
|
Puissance du moteur de la tête de meulage |
5,5 kW |
5,5 kW |
|
Vitesse de broche de la tête de meulage |
1440 tr/min |
1440 tr/min |
|
Puissance du moteur de levage de la tête de meulage |
2,3 kW |
2,3 kW |
|
Volant électronique Chaque tête de meulage Mouvement vertical Distance minimale |
0,001 mm |
0,001 mm |
|
Puissance du moteur à déplacement latéral |
2,3 kW |
2,3 kW |
|
Puissance du moteur de la pompe à huile |
4kw |
5,5 kW |
|
Puissance du moteur de la pompe |
0,12 kW |
0,12 kW |
|
Puissance totale de la machine-outil |
14,2 kW |
15,7 kW |
|
La surface usinée de la base du parallélisme |
1000 : 0,01 mm |
1000 : 0,01 mm |
|
Rugosité de la surface |
Ra0,4um |
Ra0,4um |
|
Poids de la machine (environ) |
4.2T |
5.5T |
|
Taille de la machine (L*W*H) |
4300x2600x2400mm |
5100x2600x2400mm |
