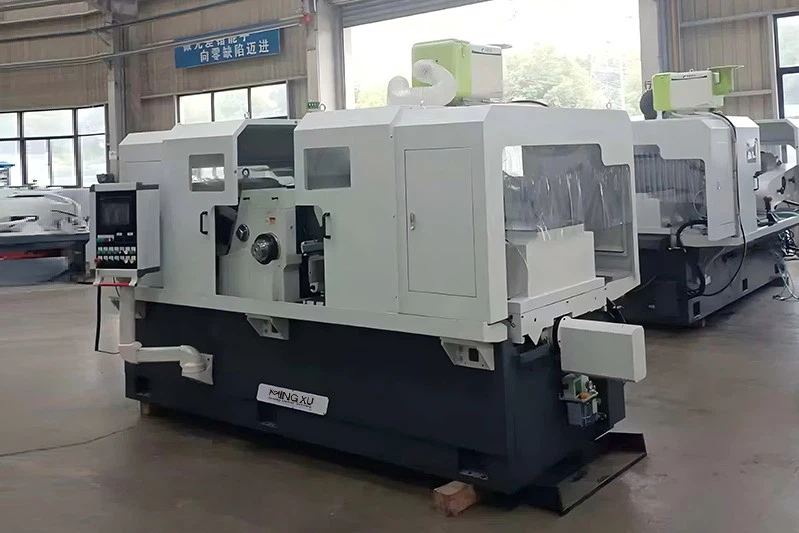

Meuleuse sans centre CNC de haute précision



La meuleuse CNC sans centre de haute précision MX-série L600 est une machine de pointe-qui révolutionne l'approche de la rectification sans centre. Conçue pour les industries où la précision au micron-n'est pas-négociable, la meuleuse CNC sans centre de haute précision de MINGXU combine un contrôle CNC avancé, une construction en fonte rigide et des cycles de meulage intelligents pour fournir des finitions de surface constantes jusqu'à Ra 0,16 μm - auxquelles font confiance les fabricants des secteurs de l'automobile, de l'aérospatiale, de la médecine et des roulements de précision du monde entier.



Le système utilise une échelle de réseau linéaire à haute résolution-et un système d'asservissement de précision pour obtenir des tolérances allant du micron (μm) au niveau inférieur-micronique. De plus, la rondeur peut être inférieure à 0,1 μm.



Le lit de travail est construit en béton polymère ou en fonte de haute qualité-et présente d'excellentes performances d'amortissement des vibrations-pour garantir une stabilité à long-terme.



Modèles de séries de meuleuses CNC sans centre de haute-précision : L600, M500, M400, M200, S250, S200, S150. Peut faire des services personnalisés.







La meuleuse CNC sans centre de haute précision MX-L600-ne nécessite ni centre ni mandrin pour maintenir la pièce à usiner. La pièce est placée entre la meule (meule), la meule de guidage et la plaque de support :
• Meule :Tourne à grande vitesse, responsable de l'enlèvement de matière.
• Roue de guidage :Tourne à une vitesse relativement plus lente, responsable de l'entraînement de la rotation de la pièce et du contrôle de sa vitesse d'avance (via le mode de meulage) ou de son positionnement (mode de meulage d'alimentation).
• Plaque support :Soutient la pièce et maintient sa hauteur centrale.
• Avantages de la CNC :Le système CNC peut contrôler avec précision la vitesse de la meule de guidage, l'avance de la meule, la trajectoire du mouvement du dresseur et la liaison de chaque axe, réalisant ainsi une rectification de contour complexe ou un contrôle dimensionnel de haute-précision.





Notre meuleuse sans centre CNC de haute-précision prend généralement en charge deux modes de meulage principaux, qui peuvent être rapidement commutés via un programme :

Par-meulage d'alimentation
• Convient aux pièces cylindriques longues et droites (telles que les axes et les tiges de piston).
• La pièce entre par une extrémité, traverse la zone de meulage et sort par l'autre extrémité.
• La CNC contrôle l'angle et la vitesse de la roue de guidage pour ajuster la vitesse d'avance, adaptée à la production de masse.



En-meulage en avance/plongée
• Convient aux pièces aux contours étagés, coniques ou non-cylindriques.
• La position axiale de la pièce est fixe et la meule intervient radialement pour le meulage.
• La CNC peut contrôler la liaison multi-axes, permettant le meulage de surfaces de forme complexe-.





• Haute précision et cohérence :Le système CNC élimine les erreurs humaines grâce à un contrôle précis, atteignant une répétabilité au niveau du micron-(μm) et garantissant une précision et une cohérence élevées pour chaque produit en production de masse.

• Haute automatisation :Il peut être équipé de mécanismes de chargement et de déchargement automatiques (bras robotisés ou alimentateurs vibrants) et d'instruments de mesure en ligne (instruments de mesure actifs) pour réaliser des ateliers « sans personnel » ou avec un personnel minimal.

• Habillage intelligent :Dresseur de diamants-intégré ; la CNC peut dresser automatiquement la meule et la meule de guidage selon des programmes prédéfinis, en maintenant la netteté et la géométrie de la meule.

• Gestion des données :Prend en charge le stockage de plusieurs paramètres de traitement (recettes), facilitant le changement rapide pour différentes pièces ; il dispose de fonctions de diagnostic des défauts et d'enregistrement des données pour une traçabilité facile de la qualité.

• Grande adaptabilité :Convient non seulement aux pièces en acier, mais également aux matériaux difficiles-à-usiner tels que le carbure cémenté et la céramique.





Nom du produit	Meuleuse sans centre CNC de haute précision
Modèle	MX-L600
Plongée-alimentation
Diamètre de meulage	10-250mm
Max. Longueur de meulage	590mm
Via-flux
Diamètre de meulage	10-250mm
Spécification de la meule	P600x600x305mm
Spécifications de la roue de régulation	P350x600x203mm
Vitesse de la meule	1100 tr/min
Régulation de la vitesse des roues (en continu)	10-200r/min
Angle de pivotement du cadre de roue de régulation
Verticale	-2 degrés - +5 degrés
Horizontal	-1 degré - +3 degré
Quantité d'alimentation minimale de la meule	0,001 mm
Quantité d'alimentation minimale de la roue de régulation	0,001 mm
Montant minimum d'alimentation du dresseur de meule	0,001 mm
Hauteur à partir de la ligne médiane du Gri. Roue et Reg. Roue pour travailler, repos	260mm
Débit d'eau	200L/min
Puissance totale
Moteur de meule	45KW/55KW
Moteur de roue de régulation	5,5 kW
Alimentation	3N 50 Hz 380 V
Dimension de la machine (LxlxH)	4400x4300x1700mm
Poids de la machine	Environ 12000Kg
Précision (barres standard)
Rondeur	0,001 mm
Cylindricité	0,0018 mm
Rugosité	Ra0,16μm





Notre meuleuse CNC sans centre de haute précision est conçue pour les industries nécessitant une cohérence et une intégrité de surface extrêmes :
* Automobile :Vilebrequins, arbres à cames, tiges de soupapes, axes de piston
* Industrie des roulements :Bagues intérieures/extérieures, rouleaux, billes (pré-broyage)
* Aéronautique :Composants de trains d'atterrissage, arbres de turbine
* Médical:Tiges d'instruments chirurgicaux, composants d'implants
* Hydraulique et pneumatique :Tiges de précision, cylindres







* Ultra-haute précision :Tolérance de meulage jusqu'à ±0,001 mm.
* Entièrement contrôlé CNC :Cycles d'alimentation, de vitesse de roue et de dressage programmables via Siemens/Fanuc/Mitsubishi PLC.
* Large gamme d'applications :Idéal pour les arbres, les broches, les roulements, les tiges hydrauliques et les composants médicaux.
* Qualité de construction robuste :Base en fonte Meehanite pour l'amortissement des vibrations et la stabilité à long terme.
* Conformité mondiale :Certifié CE, normes de fabrication ISO 9001:2015.
* Prêt pour l'automatisation intelligente :Intégration de chargeur/déchargeur robotique en option pour une production légère-.
